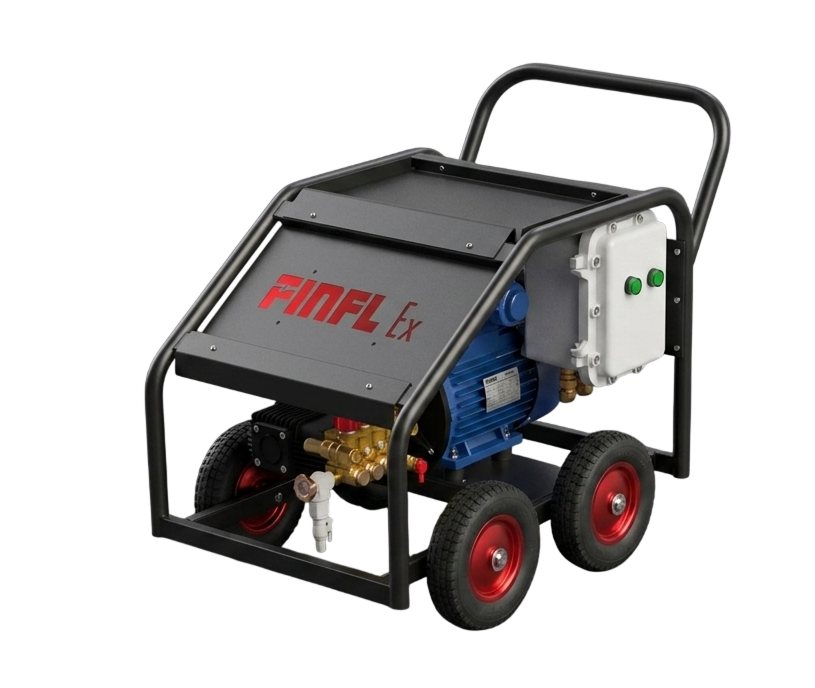

Линейка взрывозащищенных аппаратов высокого давления
PINFL Ex — для нефтегазовых объектов с зонами 1 и 2
Плунжерный насос в специальном исполнении с сертификатом ТР ТС 012/2011. Не обычный насос с взрывозащищённой электрикой — а серийный насос, спроектированный под Ex-эксплуатацию.
1Ex h IIC T6...T3 Gb X — насос
1Ex db IIB T4 Gb — двигатель
10 серийных конфигураций. Лёгкая и тяжёлая платформы. От 550 000 ₽.
Давление
200
бар
Расход
15
л/мин
Мощность
5,5
кВт
Температура
−45…+40
°С
Защита
IP55
Масса
160
кг
Не «насос с защищённой электрикой», а взрывозащищённый насос
На российском рынке Ex-АВД сложилась практика: производитель ставит обычный плунжерный насос промышленного исполнения и комплектует его взрывозащищённым двигателем и пускателем. Формально получается «взрывозащищённый аппарат», но сам насос — обычный, ничем не отличающийся от той же модели в неискрозащищённой версии.
ОБЫЧНЫЙ ПОДХОД НА РЫНКЕ
ТР ТС 012/2011 — только на электрику
У других производителей сертификаты ТР ТС 012/2011 выписаны на:
- двигатель
- пускатель
- кабельные вводы
- шкаф автоматики
Сам плунжерный насос — обычное промышленное исполнение, без отдельной сертификации.
PINFL Ex
ТР ТС 012/2011 — в том числе на сам насос
Дополнительный сертификат ТР ТС 012/2011 на плунжерный насос во взрывозащищённом исполнении (1Ex h IIC T6...T3 Gb X). Насос спроектирован под работу во взрывоопасной среде:
- подобраны материалы пар трения
- уплотнения без искрообразования
- устранены опасные сплавы (алюминий)
Это не маркетинговое позиционирование — это разное физическое исполнение насоса и разные документы. Если для вашего объекта аудит ОПО запрашивает подтверждение взрывозащищённости каждого компонента отдельно — у PINFL такая бумага есть.
Ключевые особенности
Конструкция и сертификация заточены под реальную эксплуатацию на нефтегазовых объектах.
Сертификация на трёх уровнях
Три отдельных сертификата ТР ТС 012/2011 — на плунжерный насос, двигатель и электрику. Включая сам насос как компонент в Ex-исполнении.
Электрика ГОРЭЛТЕХ
Пускатель, вилка, розетка и кабельные вводы — компоненты ГОРЭЛТЕХ, проверенное качество.

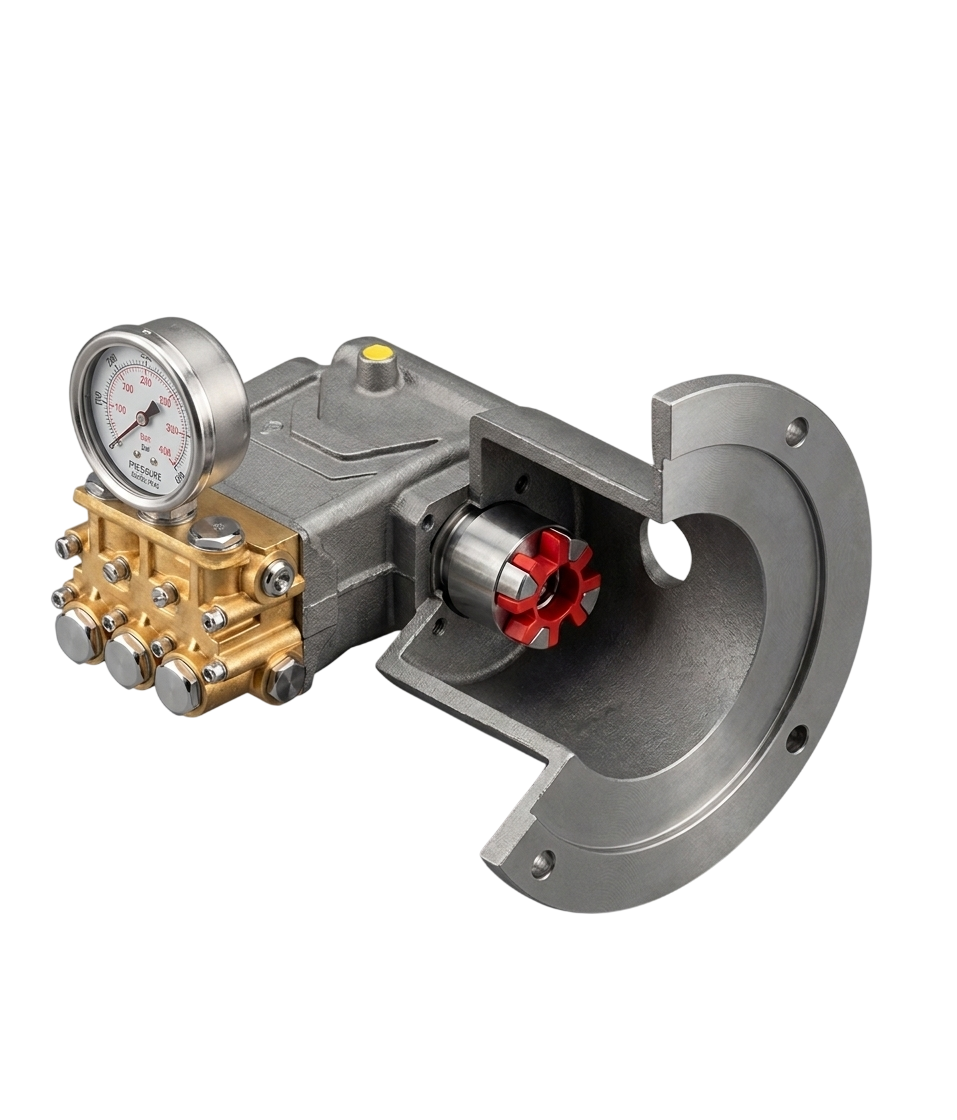

Стальной самоцентрирующийся колокол
Алюминий в конструкции не используется: при истирании вращающихся частей он образует взрывоопасный порошок. Колокол стальной — собственного производства.
Материалы пар трения
Картер — высококачественный чугун. Гидравлическая часть — латунь. Плунжеры — техническая керамика. Под длительный ресурс работы.
Ремонт в полях — без сервисной бригады
Два уровня вмешательства покрывают 95% неисправностей. Замена головы насоса — 8 болтов. Замена насоса с колоколом — 4 болта. Без съёмника муфты, без лазерной центровки, без слива масла. Ремонт в течение получаса.
Ремонт прямо на месте эксплуатации
Два уровня вмешательства покрывают 95% случаев — без вызова сервисной бригады, без длительной остановки производства.
Уровень 1

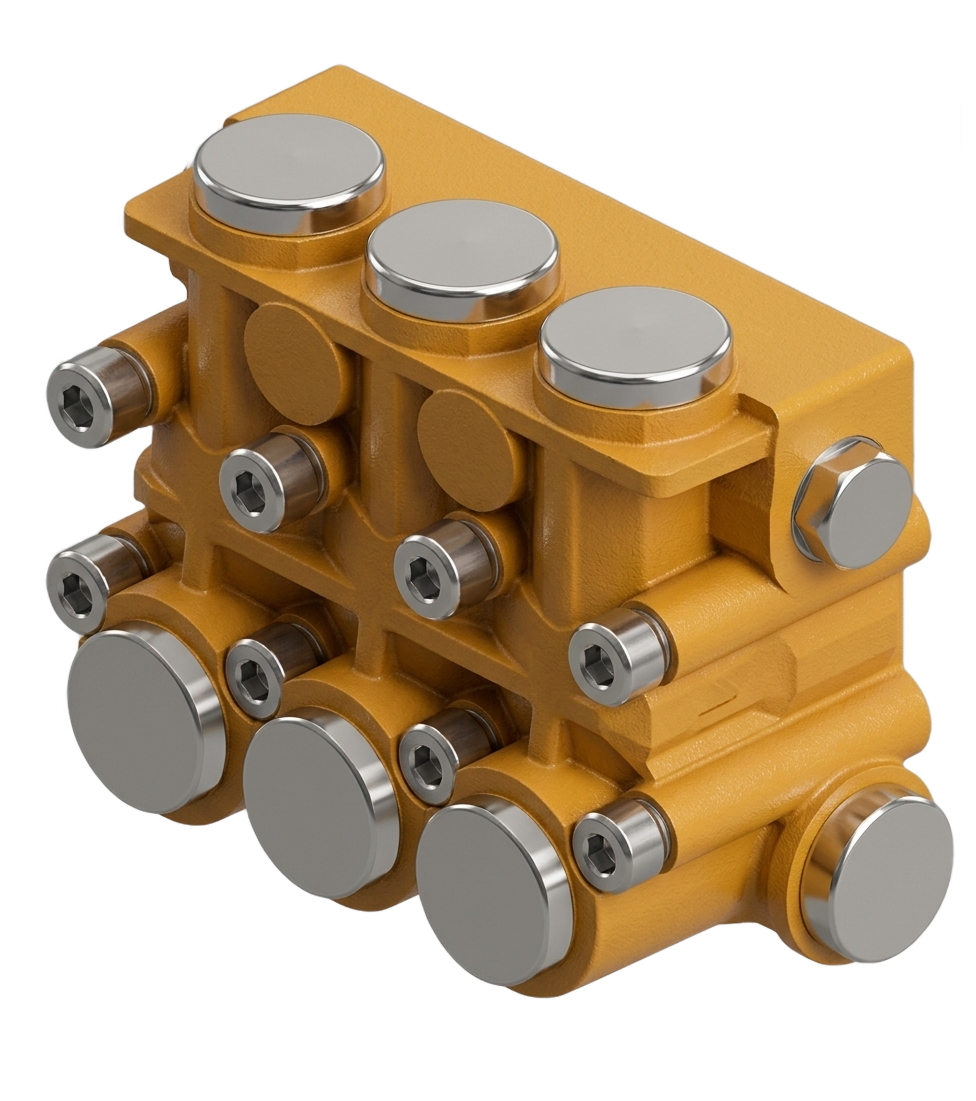

Замена головы насоса — 8 болтов
Закрывает 70% типичных отказов: износ уплотнений и клапанов, ускоренный износ из-за плохой фильтрации воды на объекте.
Без специальной оснастки
8 болтов
Без слива масла
Неквалифицированный персонал
Время простоя: до 30 минут
Уровень 2
Замена насоса с колоколом — 4 болта
Самоцентрирующийся стальной колокол: при установке вал насоса автоматически центрируется. Не нужны лазерный центратор и съёмник муфты.
4 болта
Без лазерной центровки
Без съёмника муфты
Неквалифицированный персонал
Время простоя: до 30 минут
Почему это важно для нефтегазовых объектов
Буровая, ДНС, УПН, кустовая площадка — это не цех с сервисной мастерской. На объекте часто нет лазерного центратора и нет специалиста, обученного работе с прецизионным оборудованием. PINFL спроектирован под этот контекст: ремонт может делать тот же оператор, который машину обслуживает — без вызова бригады из города.
Где применяется PINFL Ex
Линейка PINFL Ex закрывает задачи мойки и гидродинамической очистки на объектах с классифицированными зонами 1 и 2 по ТР ТС 012/2011.
Добыча и подготовка
- Кустовые площадки, ДНС, УПН, УКПГ
- АГЗУ и узлы замера
- КРС и ПРС
- Превенторы и фонтанная арматура
- Очистка от бурового раствора
Транспорт и хранение
- ЛПДС, НПС, ГНПС
- Компрессорные станции (КС), ПХГ
- Газораспределительные станции (ГРС)
- Резервуарные парки нефтебаз
- Нефтеналивные терминалы
Переработка и нефтехимия
- Кожухотрубные теплообменники, АВО
- Реакторы и колонны НПЗ/ГПЗ
- Ёмкостное оборудование нефтехимии
- Декокинг труб печей пиролиза
- Подготовка к капремонту

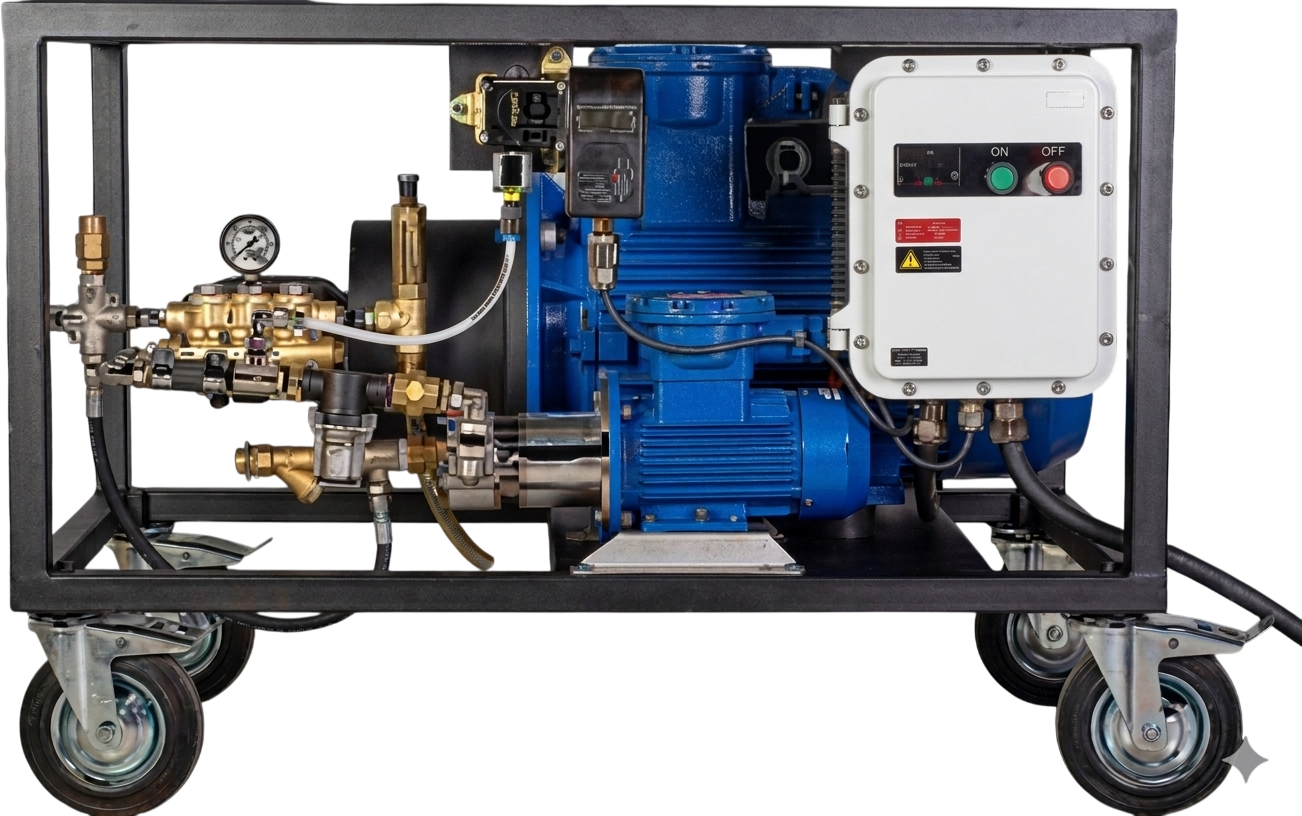

Для этих задач — установки Ex по спецзаказу мощностью до 800 кВт.
На объекте есть задача, которой нет в списке?
Свяжитесь с инженером — подберём комплектацию под конкретные условия.
Свяжитесь с инженером — подберём комплектацию под конкретные условия.
10 серийных АВД
на двух платформах
| Расход, л/мин | Давление, бар | Мощность, кВт | Платформа |
| 15 | 200 | 5,5 | Лёгкая |
| 22 | 130 | 5,5 | Лёгкая |
| 15 | 250 | 7,5 | Лёгкая |
| 22 | 170 | 7,5 | Лёгкая |
| 30 | 130 | 7,5 | Лёгкая |
| 22 | 350 | 15 | Тяжёлая |
| 30 | 250 | 15 | Тяжёлая |
| 40 | 200 | 15 | Тяжёлая |
| 22 | 500 | 22 | Тяжёлая |
| 18 | 600 | 22 | Тяжёлая |
Линейка от 550 000 ₽ с НДС за базовое исполнение.
Точная цена и комплектация — после уточнения задачи с инженером.
Точная цена и комплектация — после уточнения задачи с инженером.
Воспользуйтесь нашим накопленным опытом
Опишите задачу — инженер PINFL подберёт комплектацию под условия вашего объекта, рассчитает цену с учётом доставки в ваш регион, при необходимости подготовит спецификацию для тендера.
