Что такое гидродинамическая очистка котла?
Гидродинамическая очистка — это промывка труб котла водой под высоким давлением. Именно высоким давлением, поскольку промывка котловых труб из гидранта не принесёт никаких результатов!
Оптимальное давление для промывки котлов начинается от 500 атмосфер (бар). Однако это начальное давление, способное удалить лишь рыхлую накипь. Создать такое давление водяной струи могут лишь промышленные установки высокого давления.
Какие котлы можно чистить гидродинамическим способом?
Гидродинамический метод применяется для очистки только барабанных паровых котлов Е, ДЕ, КЕ или ДКВР, в которых есть доступ экранным и конвективным трубкам.
В таких котлах оператор может разместиться внутри барабана и провести очистку всех, даже самых удалённых трубок. И именно поэтому, данным методом, нельзя провести промывку водогрейных водотрубных котлов, например: ПТВМ, КВГМ, НР-18, ЗИО, поскольку пакеты труб в этих котлах имеют сложную геометрию и связаны с коллекторами, которые не имеют лючков.

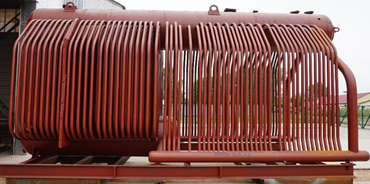

На снимке: Паровой котел ДКВР
Частично, гидродинамическим способом, можно промыть промышленные жаротрубные котлы, например: BOSH UL-S, Unical Bahr, Viessman, Buderus, ICI, IVAR, Booster, Ferolli, Babcock Wanson, De Dietrich.
Частично, поскольку в таких котлах есть люк сверху (есть доступ к части дымогарных труб) и сбоку (или с торца).
Принцип действия гидродинамической очистки котла

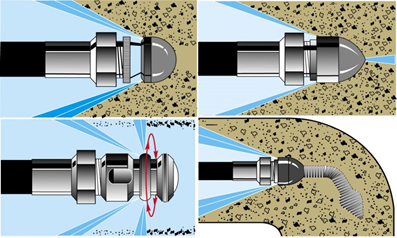

Общий принцип действия гидродинамического метода и различные форсунки показаны на рисунке:
В очищаемую трубку подаётся шланг, на конце которого закреплена форсунка. Включается аппарат высокого давления, и вода подаётся в шланг.
За счёт того, что форсунка имеет не только боковые отверстия, но и отверстия, направленные назад, создаётся тяга, которая толкает форсунку со шлангом вперёд. Кроме того, форсунка имеет роторную конструкцию и вращается, за счёт чего происходит подача воды на стенки очищаемых труб. Таким образом, трубка котла очищается по всей длине.
Оборудование гидродинамической очистки котлов
Для гидродинамической очистки котлов используются аппараты высокого давления (АВД) или гидродинамические установки высокого давления (ГУВД), имеющие рабочее давление от 150 до 1000 атм. Это обусловлено типоразмерами очищаемого оборудования и прочностью накипи.
Наша компания использует наши установки имеющие рабочее давление от 150 до 1000 атм. Это обусловлено типоразмерами очищаемого оборудования и прочностью накипи.
Мобильная установка высокого давления (350 атм) используется для отмывки барабанов паровых котлов Е, ДЕ, КЕ и ДКВР от ржавчины и отложений, а также промывки трубных систем котлов от накипи невысокой прочности. Установка снабжена электрическим двигателем, мощностью от 15-25 кВт.

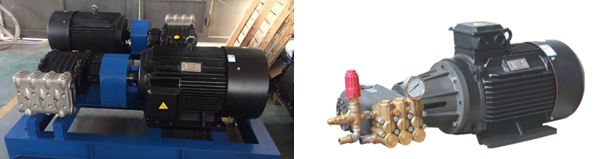

На снимке: насос высокого давления с рабочими параметрами 350 атм.
Мобильная установка высокого давления (500 атм.) используется как основное оборудование для очистки паровых котлов Е, ДЕ, КЕ и ДКВР от накипи. Данный аппарат приводится в действие бензиновым двигателем.
На снимке: установка высокого давления 500 атм.
И, наконец, установка высокого давления на базе колесного шасси (1000 атм.) используется для решения сложных задач связанных с очисткой труб котлов от накипи высокой прочности. Причем, объектами очистки могут быть не только паровые котлы, но и поверхности, емкости, фасады.
Чистка промышленных котлов от накипи
В промышленных котлах происходит процесс нагрева воды. Во время эксплуатации, нерастворимые соли кальция и магния, а также окислы кремния и железа оседают на стенках сосуда. Это образует слой накипи, который ограничивает передачу тепла, снижает эффективность работы котла, блокирует отверстия и трубы, и увеличивает уровень нагрузки на насосное оборудование. В худшем случае, котел может выйти из строя.
Чтобы восстановить работоспособность, необходимо регулярно проводить чистку отопительных котлов. Очистку оборудования следует проводить по окончанию сезона отопления, а профилактическое обслуживание промышленного и водогрейного оборудования должно выполняться по мере необходимости.
Один из способов чистки котлов всех типов является гидродинамическая очистка, с использованием аппаратов высокого давления.
Данный тип очистки является менее опасным, чем химическая промывка, т.к. при таком варианте накипь удаляется с частей котла при помощи мощной струи воды под высоким давлением. Метод является экологичным, здесь не используются химические и опасные вещества. Также при выполнении гидродинамической очистки не насосится вред материалам труб.
